1 . 范圍
綠色建材認證-地源熱泵系統-TCECS10066-2019標準規定了地源熱泵系統綠色建材評價的術語和定義、 評價要求和評價方法。
綠色建材認證-地源熱泵系統-TCECS10066-2019標準適用于以巖土體、 地下水、 地表水為低溫熱源的地源熱泵系統所用建材的評價，側重于地源熱泵系統中地熱能交換系統、 熱泵機組的綠色評價， 對建筑物室內系統不做規定要求。
2. 規范性引用文件
下列文件對于本文件的應用是必不可少的。 凡是注日期的引用文件， 僅注日期的版本適
用于本文件。 凡是不注日期的引用文件， 其最新版本（包括所有的修改單） 適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 1019 家用和類似用途電器包裝通則
GB/T 3091低壓流體輸送用焊接鋼管
GB/T 8163 輸送流體用無縫鋼管
GB 10071城市區域環境振動測量方法
GB/T 19001 質量管理體系要求
GB/T 13363. 2 給水用聚乙烯(PE) 管材
GB/T 13663 給水用聚乙烯(PE) 管道系統
GB/T 18455 包裝回收標志
GB 18597 危險廢物貯存污染控制標準
GB 18599 一般工業固廢儲存處置場污染控制標準
GB/T18991 冷熱水系統用熱塑性塑料管材和管件
GB 19409 水（地） 源熱泵機組
GB/T 19473. 2 冷熱水用聚丁烯(PB) 管道系統第2部分 管材
GB 19762 清水離心泵能效限定值及節能評價值
GB/T 23331 能源管理體系要求
GB/T 24001 環境管理體系要求及使用指南
GB/T 28001 職業健康安全管理體系要求
GB/T 28799. 2 冷熱水用耐熱聚乙烯(PE-RT) 管道系統
GB 30721 水(地) 源熱泵機組能效限定值及能效等級
GB/T 31268 限制商品過度包裝通則
GB/T 31512 水源熱泵系統經濟運行
GBT 33000 企業安全生產標準化基本規范
GB/T 33761 綠色產品評價通則
GB 50189 公共建筑節能設計標準
GB 50366 地源熱泵系統工程技術規范
GB 50736 民用建筑供暖通風與空氣調節設計規范
GB/T50801可再生能源建筑應用工程評價標準
GBZ 1-2010 工業企業設計衛生標準
GBZ 2. 1-2007 工作場所有害因素職業接觸限值化學有害因素
GBZ 2. 2-2007 工作場所有害因素職業接觸限值物理有害因素
CECS 313 農村小型地源熱泵供曖供冷工程技術規程
CECS 344 地源熱泵系統地埋管換熱器施工技術規程
CJ/T 317 地源熱泵系統用聚乙烯管材及管件
JBT 4330 制冷空調設備噪聲的測定
3. 術語
下列術語和定義適用于本文件。
3. 1
綠色建材 green building material
是指在全生命周期內可減少對天然資源消耗和減輕對生態環境影響， 具有“節能、 減排、安全、 便利和可循環”特征的建材產品。
3. 2
綠色建材評價 green building material assessment
由認證機構證明產品符合綠色建材標準要求的合格評定活動。
3. 3
評價等級 assessment level
產品評價結果所達到的綠色建材級別， 由低到高分為一星級、 二星級和三星級。
3. 4
地源熱泵系統 ground-source heat pump system
以巖土體、 地下水或地表水為低溫熱源， 由水源熱泵機組、 地熱能交換系統、 建筑物內系統組成的供熱空調系統。 根據地熱能交換系統形式的不同， 地源熱泵系統分為土壤源熱泵系統、 地下水地源熱泵系統和地表水地源熱泵系統。
3. 5
地熱能交換系統 geothermal exchange system
將淺層地熱能資源加以利用的熱交換系統。
3. 6
淺層地熱能資源 shallow geothermal resources
蘊藏在淺層巖土體、 地下水或地表水中的熱能資源。
3. 7
水源熱泵機組 water-source heat pump unit
以水或添加防凍劑的水溶液為低溫熱源的熱泵。 通常有水/水熱泵、 水/空氣熱泵等形式。
3. 8
全年綜合性能系數(ACOP) Annual Coefficient Of Performance （ACOP）
水(地)源熱泵機組在額定制冷工況和額定制熱工況下滿負荷運行時的能效,與多個典型城市的辦公建筑按制冷、 制熱時間比例進行綜合加權而來的全年性能系數,用 ACOP 表示。
全年綜合性能系數 ACOP = 0.5 6 EER+0.4 4 COP
注 1: EER 為水(地)源熱泵機組在額定制冷工況下滿負荷運行時的能效;
注 2: COP 為水(地)源熱泵機組在額定制熱工況下滿負荷運行時的能效;
注 3: 加權系數 0.5 6 和 0.4 4 為選擇北京、 哈爾濱、 武漢、 南京和廣州五個典型城市的辦公建筑制冷、 制熱時間分別占辦公建筑總的空調時間的比例
4. 評價要求
4.1 基本要求
4.1.1 生產企業應符合適用的國家現行標準、 地方現行標準及環評批復的規定， 并取得地方政府的排污許可證， 且近 3 年無重大環境污染事件。
4.1.2 生產企業應具有完善的質量管理體系、 環境管理體系和職業健康安全管理體系， 生產企業應按照 GB/T 19001、 GB/T 24001、 GB/T 28001 和 GB/T 23331 分別建立并運行質量管理體系、 環境管理體系、 職業健康安全管理體系和能量管理體系。
4.1.3 工作場所有害因素職業接觸限值， 應滿足 GBZ 2.1 和 GBZ 2.2 要求。
4.1.4 安全生產管理應符合適用的國家標準、 地方標準規定， 且近 3 年無重大安全事故， 安全生產標準化應滿足 GB/T 33000 的要求。
4.1.5 一般固體廢棄物的收集、 貯存、 處置應符合 GB 18599 的相關規定。 危險廢物的貯存應符合 GB 18597 的相關規定， 后續應交付持有危險廢物經營許可證的單位處置。
4.1.6 生產企業應采用國家鼓勵的先進技術工藝， 不應使用國家或有關部門發布的淘汰或禁止的技術、 工藝、 裝備及相關物質， 生產企業在生產過程中應采取節水、 節能措施。
4.1.7 生產企業應提供地源熱泵系統產品的使用說明書及維保手冊。
4.1.8 地源熱泵系統應根據當地淺層地熱能賦存情況、 氣候條件、 建筑類型、 及用戶需求選擇合理的系統類型， 系統所采用的主要材料和零部件應符合安全、 低碳、 環保和高效的要求，符合國家現行相關標準的規定。
4.1.9 地源熱泵系統所利用淺層地熱能資源， 應符合國家和當地政府相應法律法規要求。
4.1.10 地源熱泵系統的設計及施工應符合《地源熱泵系統工程技術規范》 GB50366、 《民用建筑供暖通風與空氣調節設計規范》 GB50736、 《公共建筑節能設計標準》 GB50189、 《可再生能源建筑應用工程評價標準》 GB/T50801、 《水源熱泵系統經濟運行》 GB/T31512、 《地源熱泵系統地埋管換熱器施工技術規程》 CECS344、 《農村小型地源熱泵供曖供冷工程技術
規程》 CECS313 等相應現行國家、 行業標準。
54.1.10 地源熱泵系統應設有性能監測系統， 以獲得準確的淺層地熱能采集量的長期監測數據，便于優化調節， 保證系統長期穩定高效運行。
4.1.11 地源熱泵系統的施工、 安裝及運行應避免對地下水文地質環境的污染。
4.1.12 地源熱泵系統中用到的材料、 設備及循環介質應具有穩定的性能， 在全壽命期內不對環境產生不利影響。
4.1.13 產品包裝應符合 GB/T 191、 GB/T 1019、 GB/T 18455、 GB/T 31268 和《機電設備包裝通用技術條件》 GB/T 13384 及《環境標志產品技術要求 包裝制品》 HJ/T 中相應類別包裝的技術要求。
4.1.14 管材管件符合 GB/T 13363.2、 GB/T 13663、 GB/T18991、 GB/T19473.2、 GB/T 3091、GB/T 8163 、 GB/T 28799.2 等相關標準要求。
4.2 評價指標要求
地源熱泵系統評價指標包括資源屬性指標、 能源屬性指標、 環境屬性指標和品質屬性指標。 地熱能交換系統的評價指標要求見表4. 2. 1-1， 水/地源熱泵機組的評價指標要求見表4. 2. 1-2。

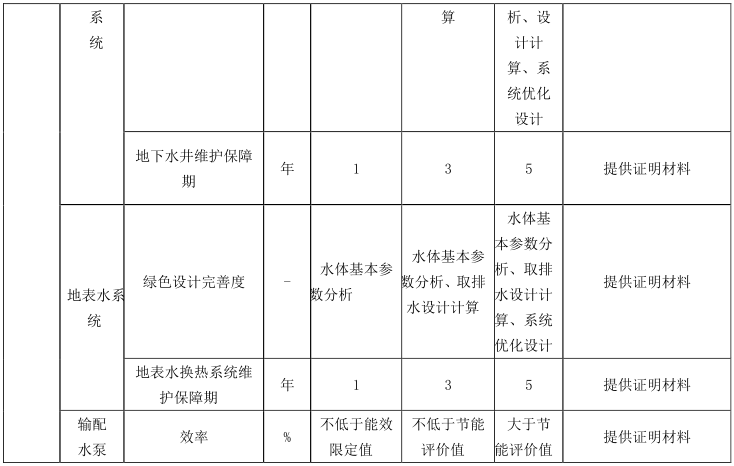

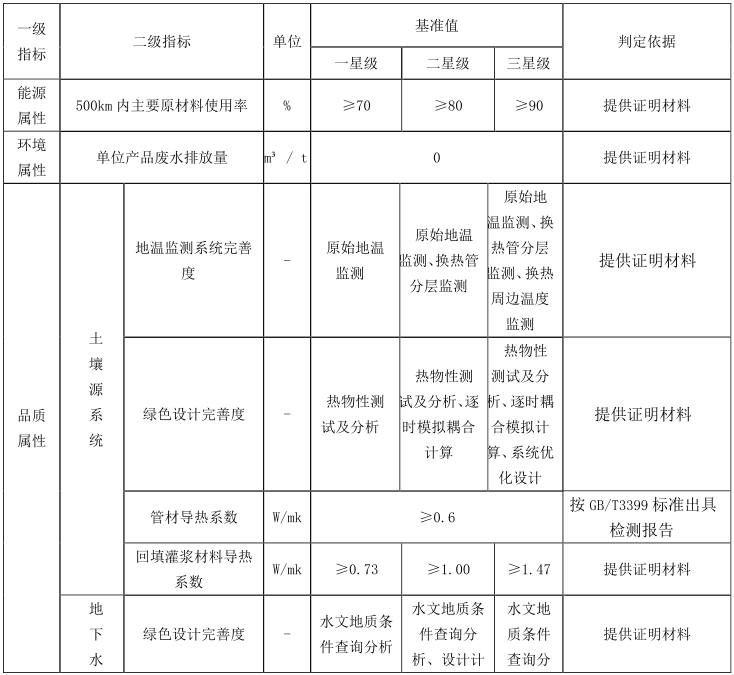

表 4. 2. 1 -1 地熱能交換系統指標要求（圖：）

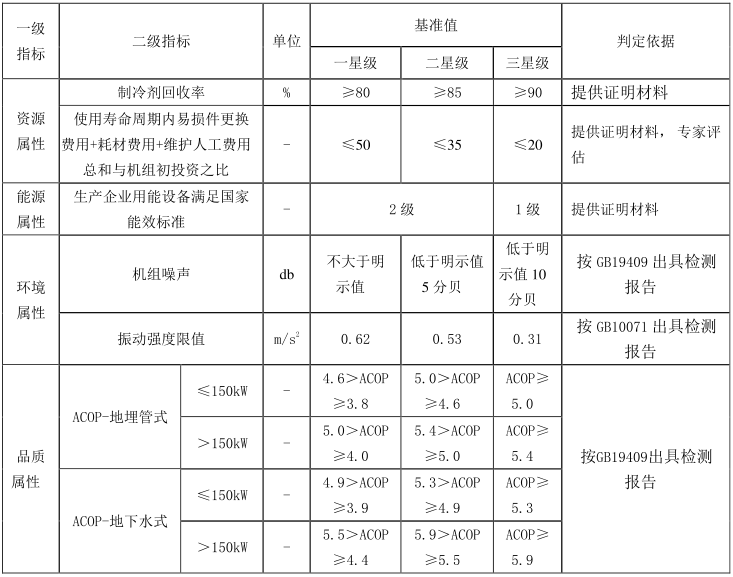

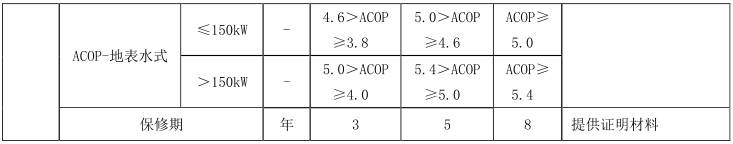

表 4. 2. 1 -2 水/地源熱泵機組指標要求(圖：）
5 評價方法
5.1 生產企業應按4.1的規定提供有效期內的第三方環境監測報告、 管理體系認證證書、 產品型式檢驗報告、 安全生產標準化證書、 應用技術文件（如企業標準、 企業技術規程、 施工應用指南、 使用說明書等） 等相關資料。
5.2 按照 4. 1 基本要求和 4. 2 評價指標要求開展第三方評價， 采用符合性評價方法， 分為一星級、 二星級、 三星級 3 個等級。 對于地熱能交換系統和水（地） 源熱泵機組， 3 個等級的綠色建材均應滿足所有基本要求， 并根據對某一評價等級的全部評價指標要求滿足情況， 最后確定為一星級、 二星級、 三星級。 對于地源熱泵系統評價則取地熱能交換系統和水（地） 源熱泵機組分別滿足星級標準中較低者， 作為系統星級。
