我們的服務
失效分析斷口分析SEM+EDS

識別并解決潛在的產品質量問題

優化生產工藝,提高生產效率和產品質量

找出失效原因,并針對性地改進生產工藝

降低生產成本,提高生產效益。



詳細介紹

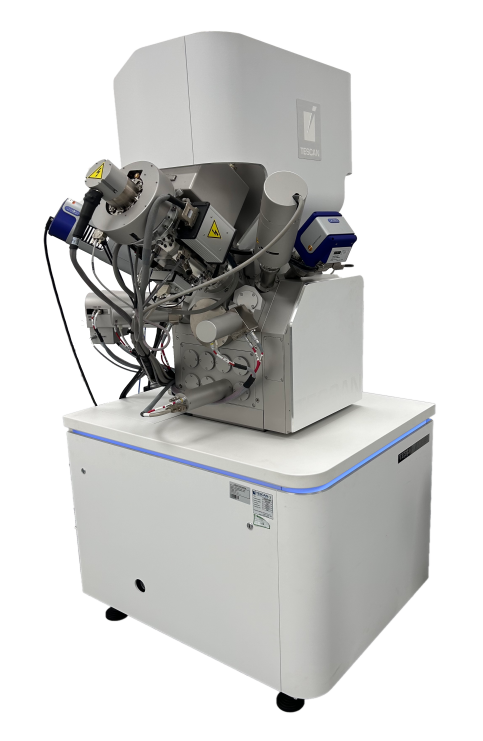

一 掃描電鏡(SEM)原理

采用高能電子束逐點掃描樣品表面,通過收集二次電子(SE)、背散射電子(BSE)等信號,生成高分辨率(1-3 nm)的微觀形貌圖像。

優勢:景深大(適合粗糙表面觀測)、三維立體成像能力、放大倍數可達百萬倍。

能譜分析(EDS)原理

利用電子束激發樣品產生特征X射線,通過能量色散譜儀解析元素種類及含量,實現微區(μm級)成分的定性與半定量分析。

檢測限:0.1-1 wt%(取決于元素種類及設備靈敏度)。


SEM-EDS聯用技術

同步實現形貌觀察與成分分析,支持點分析、線掃描、面分布(Mapping)模式,適用于材料失效機理的多維度解析。




二、檢測流程與關鍵參數

標準化操作流程

樣品制備:切割→研磨→拋光→導電處理(非導電樣品需噴金/碳鍍)→固定。

參數優化:加速電壓(5-30 kV)、束流強度(1-10 nA)、工作距離(5-15 mm)。

數據采集:SEM圖像聚焦→EDS能譜采集→元素Mapping疊加分析。

失效分析典型流程

宏觀定位:通過光學顯微鏡或X射線定位失效區域。

微觀解析:SEM觀察裂紋/斷口形貌→EDS分析異常區域元素分布→結合BSE成像識別異相。


三、應用范圍與典型案例

金屬材料失效分析

斷口分析:區分韌性斷裂(韌窩形貌)與脆性斷裂(解理臺階),結合EDS驗證夾雜物或腐蝕產物。

腐蝕失效:Mapping分析腐蝕界面元素遷移(如Cl?在應力腐蝕中的富集)。

焊接缺陷:檢測焊縫氣孔、未熔合區域的元素偏析(如Al-Mg合金焊點氧含量異常)。

半導體與電子器件失效

導線鍵合斷裂:SEM觀察斷口形貌,EDS驗證污染(如硫元素導致銀遷移)。

芯片分層:BSE成像識別界面空洞,EDS分析殘留助焊劑成分。

涂層與表面處理評估

鍍層厚度測量:截面SEM成像+EDS線掃描分析元素梯度分布。

氧化膜失效:分析高溫氧化層成分(如Fe-Cr-Ni合金中Cr?O?保護層破裂)。


四、樣品基本要求與制備規范

通用要求

導電性:非導電樣品需噴金/碳鍍(厚度5-20 nm),避免荷電效應影響成像。

尺寸限制:最大樣品尺寸≤Φ100 mm(視設備型號而定),高度≤50 mm。

清潔度:無油污、粉塵,避免引入外來元素干擾EDS分析。

特殊樣品處理

斷面分析:需精密切割(如FIB)或離子拋光,確保斷面平整。

生物/高分子材料:需臨界點干燥或冷凍斷裂處理,防止形變。


五、技術優勢與局限性

優勢:微區分析能力(μm級)、成分-形貌同步關聯、快速成像(單區域分析<30 min)。

局限:EDS輕元素(H/He/Li)檢測困難、定量誤差±5%、樣品
