● 在產(chǎn)品買(mǎi)賣(mài)時(shí),幫助交易雙方增進(jìn)信任,促進(jìn)成交;
● 在工程或項目投標時(shí),證明產(chǎn)品質(zhì)量;
● 在產(chǎn)品研發(fā)或工藝改進(jìn)時(shí),利用數據分析,查找原因。
● 資質(zhì)全 ● 出報告快 ● 數據準 ● 服務(wù)好
拉伸試驗是指在承受軸向拉伸載荷下測定材料特性的試驗方法。利用拉伸試驗得到的數據可以確定材料的彈性極限、伸長(cháng)率、彈性模量、比例極限、面積縮減量、拉伸強度、屈服點(diǎn)、屈服強度和其它拉伸性能指標。從高溫下進(jìn)行的拉伸試驗可以得到蠕變數據。
試驗目的
通過(guò)對全尺寸或機加工試樣的測試,判斷其抗拉,屈服強度,伸長(cháng)和收縮率是否符合規定要求。
檢測項目
1)全尺寸軸向拉伸試驗(實(shí)物拉伸)
適用范圍:粗牙螺紋M1.6~M39 ; 細牙螺紋M8-P1.0~M39-P3.0
機械性能:最小抗拉強度;保證應力;楔負載;
試驗條件:
必須在10~35℃ (美標為10~38℃ )條件下進(jìn)行試驗.如在較高或較低溫度下,機械性能可能不同.必須使用專(zhuān)用夾具。(在低于該環(huán)境溫度下產(chǎn)品性能尤其是沖擊韌性可能發(fā)生變化)
最小抗拉強度適用于公稱(chēng)長(cháng)度L≥2.5d的產(chǎn)品;最低硬度適用于長(cháng)度L< 2.5d以及其他不能進(jìn)行拉力試驗(如頭部結構的影響的產(chǎn)品)

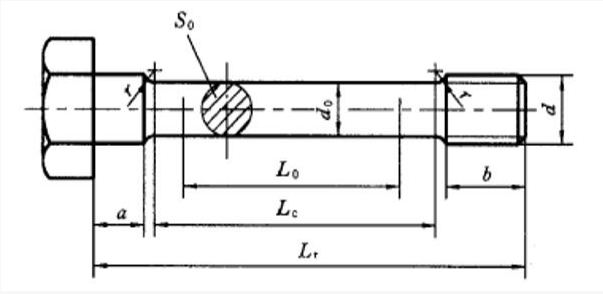

2)加工試樣拉伸試驗
適用范圍:粗牙螺紋M1.6~M39 ; 細牙螺紋M8-P1.0~M39-P3.0
機械性能:抗拉強度;屈服點(diǎn)或規定非比例伸長(cháng)應力;斷后伸長(cháng)率;斷面收縮率。
試驗條件:
必須在10~35℃(美標為10~38℃ )條件下進(jìn)行試驗.如在較高或較低溫度下,機械性能可能不同.必須使用專(zhuān)用夾具。
試驗注意事項
1.對于4.8,5.8和6.8級(冷成型)的應進(jìn)行實(shí)物拉伸。
2.承受拉力載荷而又未旋合的螺紋長(cháng)度應大于一倍螺紋直徑。
3.旋入固定機體螺紋長(cháng)度應大于一倍直徑。
4.斷裂部位應發(fā)生在桿部和未旋合的螺紋長(cháng)度內,不可發(fā)生在頭桿結合部。
5.夾頭移動(dòng)速度不應超過(guò)25mm/min。
座 機:0755-23324072
郵 箱:anpu@anpucn.com
地 址:廣東省深圳市寶安區松崗街道寶安大道8728號2、3樓
抖音二維碼
微信公眾號
微信客服
