刻槽錘斷試驗是一種用于評估焊接接頭質量的破壞性檢測方法,主要針對焊縫的抗脆斷能力和內部缺陷進行檢測。試驗時,在焊接接頭的特定位置(如焊縫中心或熱影響區)加工一條預制刻槽,隨后通過錘擊或沖擊載荷使試樣斷裂,通過觀察斷口形貌分析焊接質量。

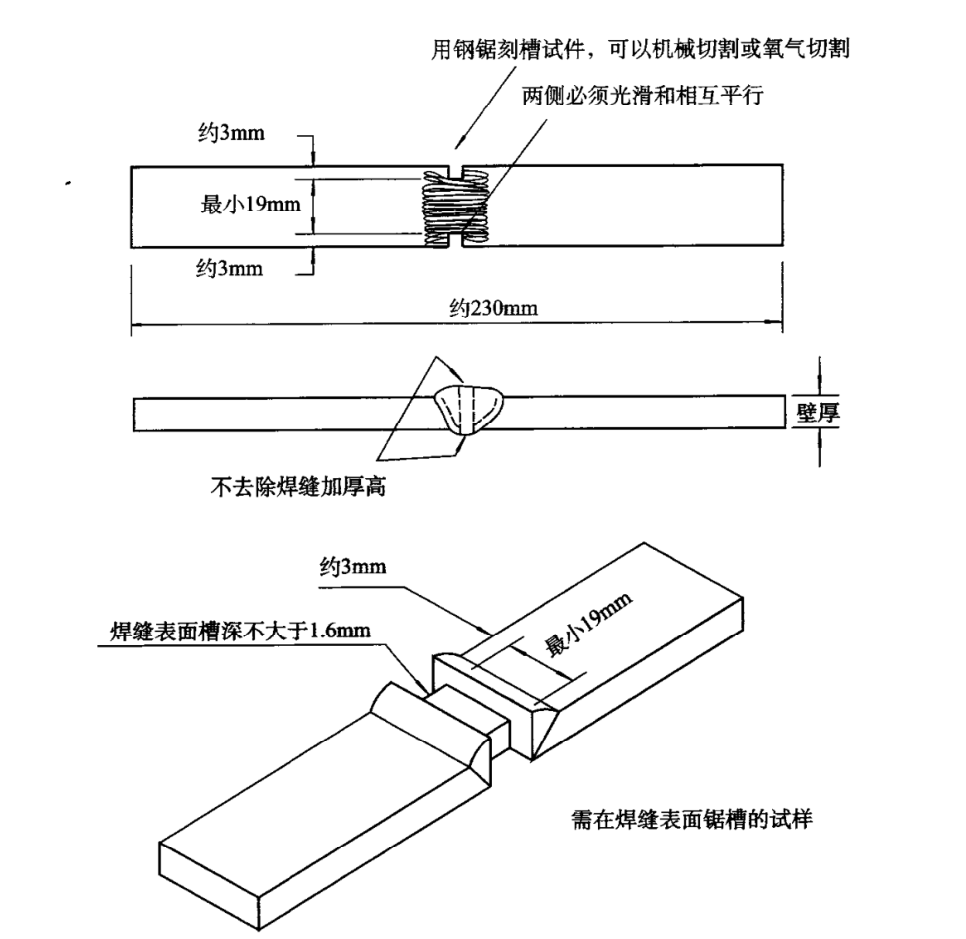

刻槽錘斷試樣約230mm長、25mm寬,制樣可通過機械切割或火焰切割的方法進行。用鋼鋸在試樣兩側焊縫斷面的中心(以焊縫為準)鋸槽。每個刻槽深度約為3mm。當前一次試驗表明可能會(huì )在母材處斷裂時,為保證斷口斷在焊縫上,可在焊縫余高外表面上刻槽,但深度從焊縫表面算起不得超過1.6mm。
刻槽錘斷試樣應在拉伸機上拉斷;或支承兩端,打擊中部錘斷;或支承一端,錘斷另一端。斷口暴露面寬至少應達到19mm??滩坼N斷試驗結果根據斷面是否完全焊透熔合、氣孔尺寸及總面積、夾雜等缺陷大小來評定。
